三相电压不平衡的分析及解决方法

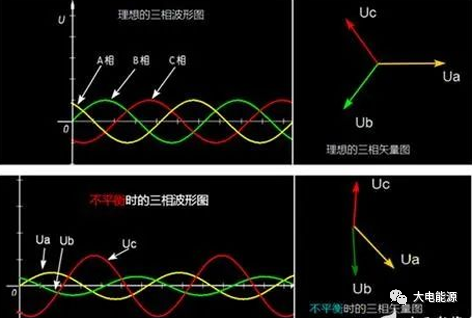

三相电压不平衡是指三相电系统中三相电压的幅值和相位不同，造成电网工作异常。三相电压不平衡不仅会导致电网电能质量下降，还会导致电气设备的故障和损坏，严重时还可能引发火灾等事故。因此，了解三相电压不平衡的原因是非常必要的。引起三相电压不平衡的原因有多种，运行管理人员只有将其正确区分开来，才能快速处理。
01 三相不平衡原因 三相电压不平衡的主要原因包括负载不平衡、电源不平衡、线路故障等因素。 首先，负载不平衡是导致三相电压不平衡的最主要因素。在三相电系统中，三相负载的功率不同，会导致三相电压的幅值和相位不同。例如，当一个相的负载过重时，这个相的电压会下降，而另外两个相的电压则会上升，从而导致三相电压不平衡。 其次，电源不平衡也会导致三相电压不平衡。电源不平衡是指三相电源的电压幅值和相位不同。例如，当三相电源中的一个相的电压发生变化时，会导致三相电压不平衡。 此外，线路故障也是导致三相电压不平衡的一个重要因素。当三相电线路中出现故障时，会导致三相电压不平衡。例如，当三相电线路中的一个相发生短路时，会导致该相电压下降，而另外两个相的电压则会上升，从而导致三相电压不平衡。 02 三相不平衡的危害和影响 对变压器的危害。在生产、生活用电中，三相负载不平衡时，使变压器处于不对称运行状态。造成变压器的 损耗增大(包括空载损耗和负载损耗)。根据变压器运行规程规定，在运行中的变压器中性线电流不得超过变压器低 压侧额定电流的25%。 此外，三相负载不平衡运行会造成变压器零序电流过大，局部金属件升温增高，甚至会导致变压器烧毁。对用电设备的影响。三相电压不平衡的发生将导致达到数倍电流不平衡的发生。诱导电动机中逆扭矩增加，从而使电动机的温度上升，效率下降，能耗增加，发生震动，输出亏耗等影响。 各相之间的不平衡会导致用电设 备使用寿命缩短，加速设备部件更换频率，增加设备维护的成本。断路器允许电流的余量减少，当负载变更或交替时容易发生超载、短路现象。中性线中流入过大的不平衡电流，导致中性线增粗。 03 解决三相负荷不平衡的几点措施 1、重视低压配电网的规划工作，加强与地方政府规划等部门的工作沟通,避免配电网建设无序,在配电网建设和改造当中对低压台区进行合理的分区分片供电，配变布点尽量接近负荷中心，避免扇型供电和迂回供电，配电网络的建设要遵循“小容量、多布点、短半径”的配变选址原则。 2、在对采用低压三相四线制供电的地区，要积极争取对有条件的配电台区采用3芯或者4芯电缆或者用低压集束导线供电至用户端，这样可以在低压线路施工中最大程度的避免三相负荷出现偏相的出现，同时要做好低压装表工作，单相电表在A、B、C三相的分布尽量均匀，避免出现单相电只挂接在一相或者两相上，在线路末端造 成负荷偏相。 3、可以通过调整负载平衡来解决三相电压不平衡问题。对于负载不平衡造成的电压不平衡问题，可以采取增加或减少负载的方法，使三相电网中的负载平衡。此外，也可以采用自动化控制系统来实现负载平衡，例如智能配电网系统，通过实时监测负载情况来调整负载平衡。 4、更换电源也是解决三相电压不平衡问题的一种方法。当三相电源中某一相的电压出现不平衡时，可以考虑更换电源或调整电源接线方式。例如，在交流电源中，可以通过更换电源变压器或调整电源变压器的接线方式来解决三相电压不平衡问题。 5、如果是线路故障造成的三相电压不平衡问题，需要及时排除故障。例如，当三相电线路中出现短路时，需要及时找到故障点进行维修，以恢复三相电压的平衡。 总之，三相电压不平衡问题是电力系统中常见的问题，在实际应用中，应根据实际情况采取相应的措施来保证电力系统的正常运行，从而确保电力质量的稳定和可靠。 END
