三分钟看懂配电房中复杂的开关柜！
配电柜是用来集中分配电能的电力设备，为我们的用电设备提供电能和保护的一种设备。配电柜也叫开关柜，早期也叫配电盘，说的都是一种东西。
开关柜是一种成套开关设备和控制设备。它作为动力中心和主配电装置，主要用作对电力线路、主要用电设备的控制、监视、测量与保护。常设置在变电站、配电室等处。
高低压配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备，一般供电局、变电所都是用高压开关柜，然后经变压器降压低压侧引出到低压配电柜，低压配电柜再到各个用电的配电盘，控制箱，开关箱，里面就是通过将一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配电装置的设备。俗称:高低压开关柜或高低压电气成套设备。

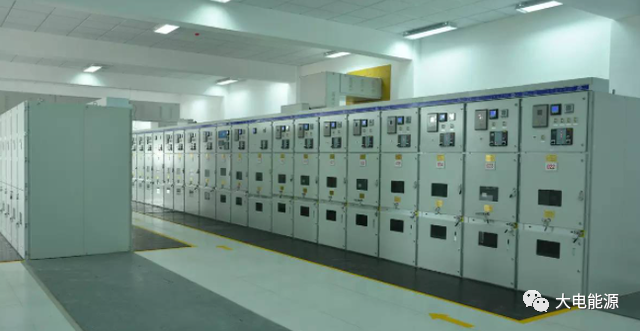

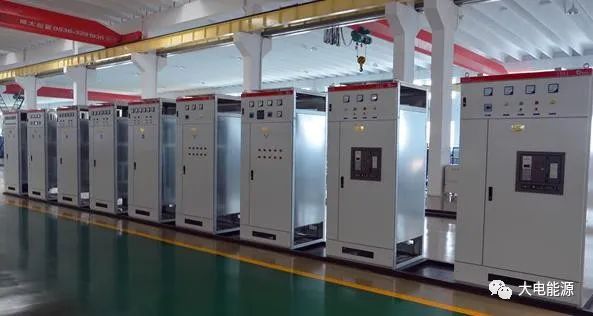

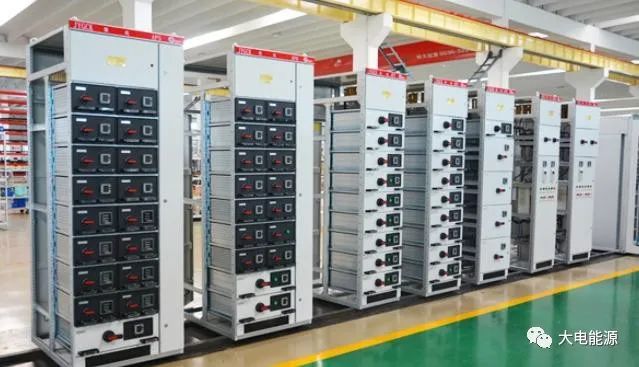

配电柜的分类？ 要想看懂配电柜首先我们先说一下配电柜的分类。 01 按电压等级分类 按照电压等级分类通常将AC1000V及以下称为低压开关柜（如PGL、GGD、GCK、GBD、MNS等）、AC1000V以上称为高压开关柜（如GG-1A、XGN15、KYN48等）。 日常习惯中还是把3~35KV的开关柜称为高压柜，因为超过35KV的110KV及以上的电压等级由于绝缘的问题不再采用配电柜，而是采用GIS型组合电器。所以常规的说配电柜通常指的是低压配电柜，高压柜通常指的是3~35KV中压开关柜，有时也将高压柜中电压为AC10KV的称为中压柜（如XGN15型10KV环网柜）。 ·KYN28A-12铠装中置式高压开关柜 ·KYN61-40.5铠装移开式金属封闭开关柜 02 按电压波形分类 分为：交流开关柜、直流开关柜。 高压开关柜操作电源有直流和交流两种，直流更安全方便，所以有些有直流屏，有些没有直流屏就是交流操作。在柜体上没有什么区别，只是里面的元件，直流的选直流电气元件，交流的选交流电气元件。 02 按内部结构分类 低压配电柜从结构上可分为：固定式和抽屉式。 固定式顾名思义就是所有电器元件固定安装在配电柜里面，前面操作后面维护，当有元器件损坏时需要单独拆下来更换，优点就是运行稳定可靠，缺点就是维修更换不方便。固定柜使用的也是最多的，最常见的型号就是GGD配电柜。 抽屉柜就是把元器件按回路安装在可抽出的抽屉里面，通过一二次接插件连接到开关柜上，他的优点就是组合灵活，维修方便利用同型号的备用抽屉可以互换，把有问题的换下来再维修，大大减少停电时间。缺点就是一二次回路连接环节多，接插件容易出问题。常用的型号有，MNS，GCK,GCS等。 ·GGD低压固定式开关柜 ·GCK低压抽出式开关柜 ·MNS低压抽出式开关柜 02 按用途分类 分为进线柜、出线柜、计量柜、补偿柜（电容柜）、PT柜、母线柜等。 进线柜 又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。 出线柜 也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。 PT柜 电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。 计量柜 主要用来作计量电能用的(千瓦时)，又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表(传统仪表或数字电表)、无功电度表、继电器、以及一些其他的辅助二次设备(如负荷监控仪等)。 电容器柜 也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。一般与进线柜并列安装，可以一台或多台电容器柜并列运行。电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。作自动控制功能时，也要注意合理分配各组电容器组的投切次数，以免出现一组电容器损坏，而其他组却很少投切的情况。 母线联络 也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。 高压柜和低压柜的区别？ 01 电压电流的不同 》》高压柜和低压柜之间的电压是完全不一样的，高压柜主要用于高电压，而低压柜主要用于低电压，高压柜可以用于6000伏以上的高电压，低压柜主要用于220伏的低电压。 》》而且高压柜能够承受高电压和大电流，同时具有很强的灭弧能力，但是作为低电压就无法承受高电压和大电流，并且也只能够采取灭弧的方式。 02 使用范围的不同 》》高压柜主要用于供电局或者是变电所，这些地方需要使用到的电压和电流都是比较高的。主要是用于发电、输电、电能转换等等作用的，在使用的过程当中，也需要使用到保护跳闸，这样能够更好的起到保护的作用，不容易出现危险的事情。 》》低压柜主要用于一些高层建筑或者是小型企业，需要使用到的电压和电流相对来说会稍微低一些。目前像一些小区家庭的用电基本上都是在220伏，所以说小区内部使用的基本上都是低压柜，同时低压柜也是需要装保护跳闸的，一旦出现短路或者是断路的危险，能够很好的保护家庭用电。 简单来说：高压开关柜大多是用在供变电环节，低压开关柜用在配电环节，也是我们工作中比较常见的配电设备。 电气图纸“六看” 要看懂配电柜还要能看懂电气图纸，电气图纸中的高压部分和低压部分很多刚入门的人难以分清。其实分清高低压也很简单。 01 看配电柜型号 高压柜常见的型号有 KYN系列 XGN系列 HXGN系列 GG1A JYN GBC等等。 低压柜常见的型号有 GGD MNS GCS GCK XL PZ JXF等等。 02 看额定电压 国家电力公司发布的《电业安全工作规程》中是这样规定的：设备电压在1000V以下为低压；设备电压在1000V及以上为高压。 常见的高压柜一般为 6KV 10KV 35KV。常见的低压柜一般为380V。 03 看柜内电器元件 高压柜一般配真空断路器 负荷开关 隔离开关 传感器等。 低压柜一般配万能式断路器 塑壳断路器 刀开关 C45等。 04 看有无无功补偿柜 一般的系统中低压侧必须配无功补偿柜，高压柜没有补偿柜，都配在低压侧。 05 看配电柜的组成 高压柜系统一般由 进线柜 计量柜（可无） PT柜 出线柜 组成。 低压柜系统一般由 进线柜 出线柜 电容柜 组成 ，或者三种装在一台柜子里面。 06 看文字说明 一般配电系统设计图纸都有详细的文字说明，看一下就一目了然了。 -END-
