三相电压不平衡的原因、判断方法及解决办法

1. 断线故障：如果一相线路发生断线但未接地，或断路器、隔离开关一相未接通，以及电压互感器保险丝熔断等情况，都会造成三相参数不对称。这时，上一电压等级线路一相断线时，下一电压等级的电压会表现为三个相电压都降低，其中一相较低，另两相较高但二者电压值接近。本级线路断线时，断线相电压为零，未断线相电压仍为相电压。

2. 接地故障：当线路一相断线并单相接地时，虽然会引起三相电压不平衡，但接地后电压值不改变。单相接地分为金属性接地和非金属性接地两种。金属性接地时，故障相电压为零或接近零，非故障相电压升高1.732倍，且持久不变；非金属性接地时，接地相电压不为零而是降低为某一数值，其他两相升高不到1.732倍。

3. 谐振原因：随着工业的飞速发展，非线性电力负荷大量增加，某些负荷不仅产生谐波，还引起供电电压波动与闪变，甚至引起三相电压不平衡。谐振引起三相电压不平衡有两种：一种是基频谐振，特征类似于单相接地，即一相电压降低，另两相电压升高；另一种是分频谐振或高频谐振，特征是三相电压同时升高。

在分析和辨别三相电压不平衡时，运行管理人员需要综合考虑上述各种原因，通过监测和检测设备对三相电压进行实时监测，对异常情况进行分析和判断，以便快速准确地找出故障原因，并采取相应的措施进行处理，确保电力系统的稳定运行。

1. 电压幅值检测：通过测量三相电压的幅值，可以直观地判断是否存在不平衡。如果三相电压的幅值相差较大，且超过规定的允许范围，则可以判断为三相电压不平衡。

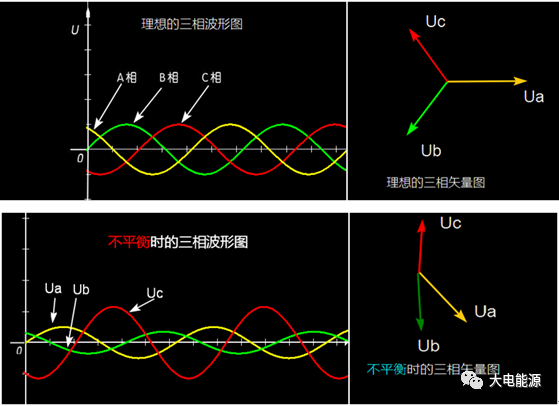

2. 相位角检测：通过测量三相电压的相位角，可以判断三相电压是否在相位上保持平衡。理想情况下，三相电压的相位角应该相差120度。如果相位角偏差较大，也可以判断为三相电压不平衡。

3. 谐波分析：通过谐波分析仪可以检测到电力系统中的谐波成分。如果存在大量的谐波，可能会引起三相电压不平衡。

4. 电压不平衡度计算：根据国家标准GB/T 15543-1995，可以通过计算电压不平衡度来判断三相电压是否平衡。不平衡度是指三相电压不平衡程度的量化指标，通常以百分比表示。

5. 电气设备的监测：通过监测电气设备（如变压器、电动机等）的运行状态，可以间接判断是否存在三相电压不平衡。例如，如果电动机运行不平稳，可能是因为供电电压不平衡。

6. 接地检查：对于怀疑存在接地故障的情况，可以通过接地电阻测试仪来检查系统的接地情况。

7. 故障模拟：在某些情况下，可以通过模拟故障来观察三相电压的变化，以帮助判断故障类型。

在实际操作中，通常会结合多种方法来判断三相电压是否平衡。对于检测到的不平衡情况，需要进一步分析其原因，并采取相应的措施进行纠正，以保障电力系统的正常运行。

1. 负荷平衡：通过调整三相负荷，使得每相的负荷尽可能平衡。这可以通过重新分配负荷、使用交叉换相等方法来实现。

2. 提高系统短路容量：通过改变网络结构或提高供电电压级别，可以提高系统承受不平衡负荷的能力。

3. 安装平衡装置：在一些关键节点安装平衡装置，如无功补偿装置、谐波抑制装置等，可以帮助平衡三相电压。

4. 优化电力设备：对于一些可能导致电压不平衡的电力设备，如变压器、电动机等，可以通过优化设计或提高制造质量来减少不平衡的影响。

5. 监测与维护：定期对电力系统进行监测和维护，及时发现并处理可能导致电压不平衡的问题。

6. 改善供电质量：通过提高供电电压的稳定性、减少谐波污染等措施，可以改善供电质量，减少电压不平衡的发生。

7. 避免单相接地：在设计和运行中，应尽量避免单相接地的情况，以减少接地故障引起的电压不平衡。

8. 使用滤波器和补偿器：对于由于谐波引起电压不平衡的情况，可以安装滤波器和补偿器来滤除谐波和补偿无功功率。

9. 适当的保护措施：对于一些可能导致电压不平衡的故障，如断线、谐振等，应采取适当的保护措施，如安装断路器、熔断器等。

10. 人员培训：加强对运行管理人员的培训，提高他们对三相电压不平衡问题的认识和处理能力。

需要注意的是，解决三相电压不平衡问题时，应根据具体情况选择合适的解决方案，并考虑到成本效益和实施的可行性。
